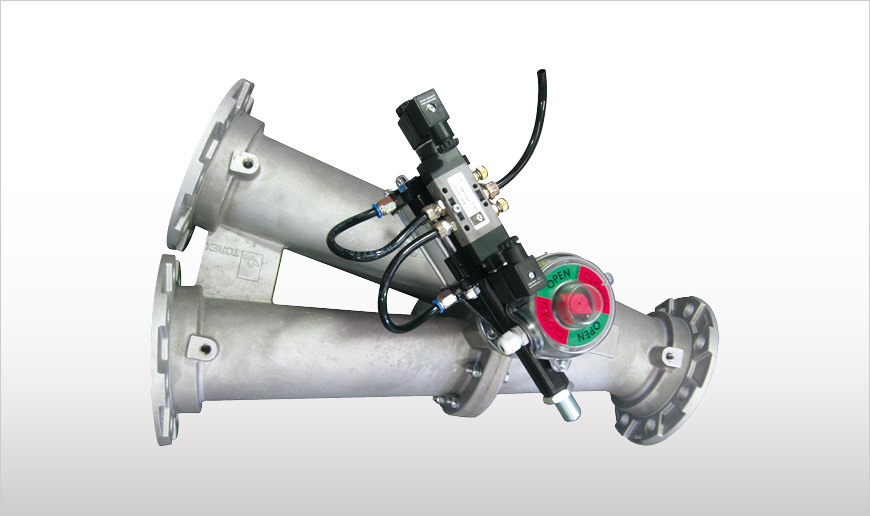

翻板转向阀 VAB

最小压降,强密封效果

简介

翻板转向阀 1
翻板转向阀 2
翻板转向阀 3

VAB 双向活盖分流阀满足气力输送设备将粉末、碎屑或颗粒从一处卸流点改向至另一点的要求,具有最低的压力降和高密封效率。

光滑的内表面(无死点)
光滑的内表面(无死点)
采用少量组件的模块化设计、易于维护
采用少量组件的模块化设计、易于维护
轻量化、紧凑的整体尺寸
轻量化、紧凑的整体尺寸

技术参数

描述

翻板转向阀使用可摆动的翻板将物料从一个管道转移到另一个管道。VAB翻板分流阀安装在需要将物料切换到不同生产线的风力输送管道。

翻板转向阀

功能

双向翻板分流阀,专为满足风力输送行业的要求,能够将粉状、球状或颗粒状物料以最小压降和高效密封的方式从一个卸料点重新分流到另一个卸料点。

产品特点

      • 外壳材料:铸铝合金
      • 移动翻板密封: - EPDM(白色食品级认证,防静电) - 金属板:304不锈钢 - 工作温度: - 20~80℃ - 工作压力:最大+2.0bar和-0.3bar直径范围:50mm 65mm – 80mm 100mm 125mm 150mm 200mm
      • 驱动器
      • 气动驱动器 CP063(用于VAB50~VAB125) - CP101(用于VAB150~VAB200)+限位开关MIC23(用于各种型号指示开关位置)。 - 电源电压:24 V AC,110 V AC,230 V AC,24 V DC; 电动驱动器 AE4011(用于VAB50~VAB125),AE5011(用于VAB150 ~VAB200) - 电源电压:230/400 V AC 50/60 Hz 手动驱动器(CM 4用于所有型号) 动操作
      • 便于作为分流阀或转向阀
      • 转向角度小22.5°
      • 转向影响小,压降不大
      • 内表面光滑(无积料点)
      • 模块化设计,组件数量少,维护方便
      • 质量轻,结构紧凑
      • 通过TOREX和DIN法兰能快速连接组件
      • 采用食品级认证板材,无污染
      • 根据需求,可对Group II Cat. 1D/3D c T 135癈提供ATEX认证型





附件

        • 铸铝合金或镀镍铝(可根据要求提供食品级认证)可选
        • 三种类型驱动器:手动、电动和气动控制杆。
        • 两个类型的连接:TOREX和DIN法兰



解决方案

多媒体

下载

在下面您会找到有关本产品的所有文件。

彩页

VAB_0113_EN_EDIT.pdf
最新版本: 一月 2013
English
代码: 063002348
VAB_0113_IT_EDIT.pdf
最新版本: 一月 2013
Italian
代码: 063002347
VAB_0413_DE_EDIT.pdf
最新版本: 四月 2013
German
代码: 063002348
VAB_0516_RU_EDIT.pdf
最新版本: 五月 2016
Russian
代码:
VAB_Wam_Inc_1213_EDIT.pdf
最新版本: 十二月 2013
American english
代码:

Datasheets

DS_FlourMilling_VAB_0115_ENG.pdf
最新版本: 一月 2015
English
代码:
DS_LimeDosing_VAB_0415_ENG.pdf
最新版本: 四月 2015
English
代码:
DS_PastaProcessing_VAB_1214_ENG.pdf
最新版本: 十二月 2014
English
代码:
